Ăng-Ten Đầu Đọc và Ăng-Ten Thẻ RFID: So Sánh và Phân Biệt

Last Updated on 07/09/2026 by Quynh anh

Nhiều dự án triển khai RFID thất bại không phải do đầu đọc hay phần mềm — mà do chọn sai ăng-ten. Ăng-ten đầu đọc và ăng-ten thẻ RFID là hai thành phần khác nhau về cấu tạo, thông số và vai trò, nhưng thường bị nhầm lẫn khi thiết kế hệ thống. Bài viết này phân tích chi tiết sự khác biệt giữa hai loại ăng-ten, các thông số kỹ thuật cần kiểm tra và tiêu chí lựa chọn phù hợp với từng môi trường vận hành tại Việt Nam.

Ăng-Ten Trong Hệ Thống RFID Là Gì?

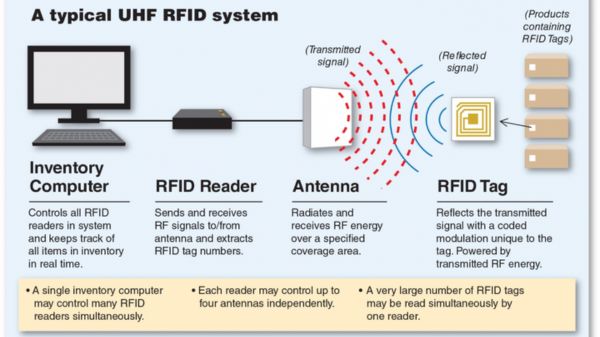

Trong một hệ thống RFID hoàn chỉnh, ăng-ten đóng vai trò là cầu nối vật lý giữa năng lượng điện từ và dữ liệu. Không có ăng-ten, đầu đọc không thể truyền tín hiệu ra ngoài, và thẻ RFID không thể nhận năng lượng để phản hồi.

Hệ thống RFID UHF — phổ biến nhất trong logistics, sản xuất và bán lẻ tại Việt Nam — hoạt động ở dải tần 865–928 MHz. Tại Việt Nam, dải tần được cấp phép sử dụng là 920–925 MHz theo quy định của Bộ TT&TT. Trong dải tần này, hai loại ăng-ten tồn tại với chức năng hoàn toàn khác nhau:

• Ăng-ten đầu đọc (reader antenna): là thiết bị ngoại vi kết nối với đầu đọc RFID qua cổng RF (thường là SMA hoặc TNC), chịu trách nhiệm phát và thu tín hiệu trong vùng phủ sóng.
• Ăng-ten thẻ (tag antenna): được tích hợp ngay trong thẻ hoặc inlay RFID, nhận năng lượng từ trường điện từ để cấp điện cho chip và truyền dữ liệu ngược lại đầu đọc.

Việc hiểu đúng vai trò của từng loại là điều kiện tiên quyết để thiết kế vùng phủ sóng chính xác và tránh lỗi đọc thẻ trong vận hành thực tế. Xem tổng quan về cấu tạo và phân loại đầu đọc thẻ RFID để hiểu rõ hơn về vai trò của từng thành phần trong hệ thống.

Cấu Tạo và Nguyên Lý Hoạt Động của Từng Loại Ăng-Ten

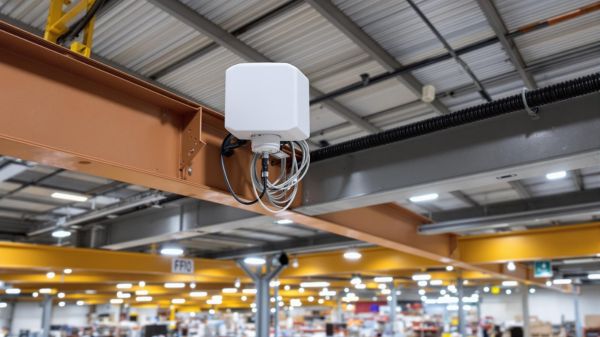

Ăng-Ten Đầu Đọc RFID (Reader Antenna)

Ăng-ten đầu đọc là thiết bị độc lập, được sản xuất dưới dạng panel (dẹt), yagi (định hướng) hoặc nearfield (vòng). Đây là thành phần phát công suất RF từ đầu đọc ra môi trường và thu tín hiệu phản xạ ngược từ thẻ (backscatter).

Các thông số kỹ thuật cốt lõi cần nắm:

• Gain (dBi): biên độ khuếch đại tín hiệu so với ăng-ten đẳng hướng. Ăng-ten panel UHF thương mại thường đạt 6–9 dBi; ăng-ten nearfield chỉ 2–4 dBi do vùng đọc hẹp có chủ đích.
• Phân cực (Polarization): linear (phân cực thẳng) hoặc circular (phân cực tròn). Đây là thông số ảnh hưởng trực tiếp đến tỷ lệ đọc thẻ tùy hướng dán.
• Beamwidth: góc phủ sóng theo chiều ngang và dọc (tính bằng độ). Ăng-ten có beamwidth hẹp (65°) phù hợp với băng chuyền; beamwidth rộng (90°) phù hợp với cổng kiểm soát.
• Trở kháng: chuẩn 50 Ω, phải khớp với cổng RF của đầu đọc để tránh tổn hao phản xạ.
• Cổng kết nối: SMA-female, TNC-female hoặc N-type tùy model đầu đọc.
• Khoảng cách đọc thực tế: 2–8 m tùy gain, công suất phát của đầu đọc và đặc tính thẻ, trong điều kiện môi trường thông thường.

Ăng-ten đầu đọc được thiết kế để hoạt động liên tục 24/7, chịu được độ ẩm và nhiễu công nghiệp, thường có IP65–IP67 trong môi trường kho bãi hoặc ngoài trời.

Ăng-Ten Thẻ RFID (Tag Antenna)

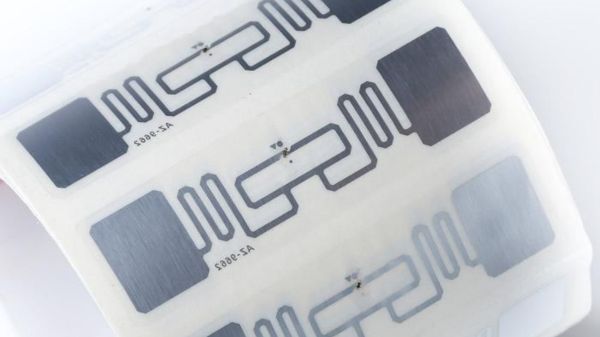

Ăng-ten thẻ là phần dây dẫn (thường là nhôm hoặc đồng) được in hoặc etching trực tiếp lên lớp film PET của inlay. Ăng-ten thẻ không có nguồn điện độc lập — toàn bộ năng lượng hoạt động của chip RFID được thu hoạch từ trường điện từ do ăng-ten đầu đọc tạo ra.

Các thông số kỹ thuật cốt lõi:

• Kích thước và hình dạng cuộn dây (coil geometry): quyết định tần số cộng hưởng và hiệu suất thu năng lượng. Ăng-ten dạng dipole phổ biến ở UHF; dạng cuộn (loop) phổ biến ở HF 13,56 MHz.
• Điện trở bức xạ (Radiation resistance): càng cao, hiệu suất thu sóng càng tốt, khoảng cách đọc càng xa.
• Trở kháng phức (Complex impedance): phải được phối hợp (matching) chính xác với trở kháng vào của chip RFID. Ví dụ chip Impinj Monza R6 có trở kháng chip khoảng 14–j109 Ω ở 915 MHz — ăng-ten thẻ phải được thiết kế để bù trừ phần kháng này.
• Độ nhạy thu (Tag sensitivity): chip Monza R6 có ngưỡng nhạy -22 dBm, cho phép hoạt động ở khoảng cách xa hơn so với các chip thế hệ trước.
• Tương thích bề mặt dán: ăng-ten thẻ chuẩn không hoạt động tốt trên kim loại hoặc chất lỏng do thay đổi trở kháng. Cần dùng thẻ on-metal chuyên dụng với lớp foam đệm từ trường.

Ăng-ten thẻ được tối ưu cho từng ứng dụng cụ thể: thẻ nhỏ dùng trên giá hàng bán lẻ, thẻ dài dùng trên pallet, thẻ on-metal dùng trên thiết bị công nghiệp. Tìm hiểu thêm về 7 tiêu chí lựa chọn anten RFID để áp dụng vào thiết kế hệ thống.

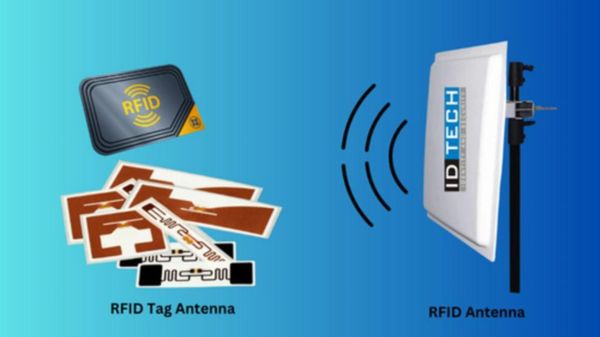

So Sánh Ăng-Ten Đầu Đọc và Ăng-Ten Thẻ RFID

Tiêu chí	Ăng-ten đầu đọc (Reader Antenna)	Ăng-ten thẻ (Tag Antenna)
Vai trò	Phát và thu tín hiệu RF trong vùng phủ	Thu năng lượng, cấp điện chip, phản hồi dữ liệu
Nguồn điện	Kết nối qua cáp RF từ đầu đọc	Không có — thu hoạch từ trường điện từ (thụ động)
Kích thước điển hình	Panel: 20×20 cm đến 60×60 cm	Dipole UHF: 6–15 cm; HF loop: 4×4 cm đến 8×8 cm
Gain điển hình	6–9 dBi (panel UHF)	Không áp dụng — mô tả bằng sensitivity, không phải gain
Phân cực	Linear hoặc Circular (lựa chọn theo ứng dụng)	Linear (dipole) — nhạy cảm với hướng dán
Vật liệu ăng-ten	Đồng, nhôm, PCB; vỏ nhựa ABS hoặc nhựa kỹ thuật IP65+	Nhôm hoặc đồng etching/in trên film PET
Tần số UHF (Việt Nam)	920–925 MHz	860–960 MHz (thiết kế toàn cầu, tương thích dải VN)
Chuẩn giao thức	Theo đầu đọc: EPC Gen2 / ISO 18000-63	EPC Gen2 / ISO 18000-63 (UHF); ISO 15693 (HF)
Tuổi thọ	5–10 năm (thiết bị cố định)	Thụ động: lý thuyết vô thời hạn nếu không hỏng vật lý
Chi phí đơn vị	Liên hệ báo giá theo model	Liên hệ báo giá theo số lượng và loại inlay
Ảnh hưởng từ môi trường	Nhiễu đa đường (multipath), vật cản kim loại lớn	Kim loại và chất lỏng làm lệch trở kháng nghiêm trọng

Để hiểu rõ hơn về sự khác biệt giữa phân cực linear và circular trong thực tế triển khai, tham khảo bài phân tích antenna linear và circular cho từng hệ thống RFID.

Ứng Dụng Thực Tế Của Ăng-ten Đầu Đọc Và Ăng-ten Thẻ RFID Tại Việt Nam

Kho Logistics và Trung Tâm Phân Phối

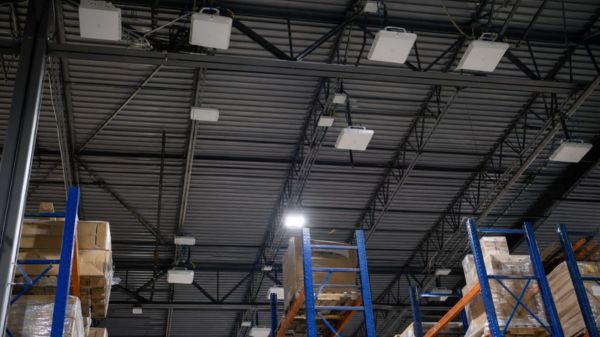

Tại các trung tâm phân phối, ăng-ten đầu đọc circular polarization (phân cực tròn) thường được lắp tại cổng pallet hoặc băng chuyền xuất nhập hàng. Lý do: thẻ RFID trên pallet có thể dán theo nhiều hướng khác nhau — circular antenna đọc được thẻ ở mọi góc dán mà không cần căn chỉnh hướng vật lý.

Inlay thẻ dùng trong logistics thường là dipole UHF cỡ lớn (kích thước 90×11 mm hoặc tương đương) gắn trên carton hoặc túi vải. Kết hợp với đầu đọc cố định như Zebra FX9600 sử dụng ăng-ten Zebra AN480, hệ thống có thể xử lý 100–200 thẻ/giây trong điều kiện vận chuyển liên tục.

Sản Xuất và Nhà Máy

Trong dây chuyền sản xuất, ăng-ten nearfield (trường gần) được ưu tiên khi cần đọc thẻ ở khoảng cách ngắn và kiểm soát chính xác vùng đọc — tránh đọc nhầm sản phẩm ở vị trí kế bên. Ăng-ten nearfield hoạt động ở 13,56 MHz (HF) hoặc UHF nearfield, gain thấp nhưng độ chính xác vùng đọc cao.

Với thiết bị gắn trên máy móc kim loại, thẻ on-metal chuyên dụng là bắt buộc — ăng-ten thẻ tiêu chuẩn sẽ bị mất tín hiệu hoàn toàn khi đặt trực tiếp lên bề mặt kim loại do hiện tượng khử từ (detuning).

Bán Lẻ Thời Trang

Trong môi trường bán lẻ thời trang, mỗi sản phẩm gắn một inlay UHF nhỏ. Ăng-ten thẻ được tối ưu để dán lên vải — vật liệu không dẫn điện, ít ảnh hưởng đến trở kháng. Đầu đọc cầm tay dùng ăng-ten tích hợp nhỏ gọn, phù hợp cho nhân viên kiểm kê toàn cửa hàng trong thời gian ngắn. Với cổng kiểm soát ra vào, ăng-ten đầu đọc panel được lắp hai bên cổng, khoảng cách đọc 1–2 m là đủ để ghi nhận sản phẩm đi qua.

Thư Viện

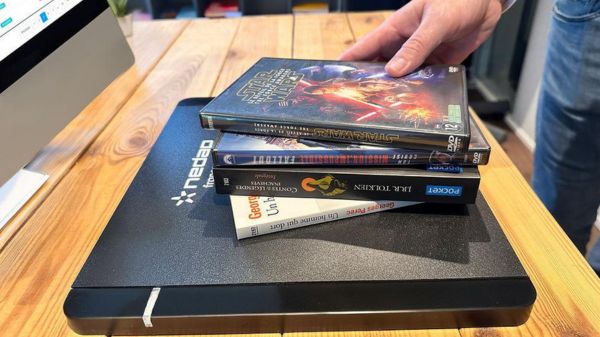

Thư viện tại Việt Nam phần lớn dùng HF 13,56 MHz (chuẩn ISO 15693). Ăng-ten thẻ HF là cuộn dây hình vuông hoặc chữ nhật, kích thước tương đương thẻ sách (50×50 mm hoặc 86×54 mm). Ăng-ten đầu đọc là tấm pad đặt trên bàn mượn/trả, tạo trường điện từ ngắn (đọc trong bán kính 10–15 cm). Cần chọn ăng-ten thẻ tương thích đúng chuẩn ISO 15693 để đảm bảo hoạt động đồng bộ với các thiết bị self-checkout trong cùng hệ thống.

Tiêu Chí Lựa Chọn Ăng-ten Đầu Đọc Và Ăng-ten Thẻ RFID Phù Hợp

Dưới đây là checklist giúp doanh nghiệp tự xác định nhu cầu trước khi tư vấn kỹ thuật:

Đối với ăng-ten đầu đọc:

• Khoảng cách đọc cần thiết có trên 3 m không? → Nếu có, chọn panel UHF gain ≥ 8 dBi
• Thẻ RFID dán theo nhiều hướng ngẫu nhiên không? → Nếu có, chọn circular polarization
• Môi trường có nhiều bề mặt kim loại phản xạ không? → Nếu có, cần thiết kế thêm chống nhiễu multipath
• Lắp ngoài trời hoặc trong kho lạnh không? → Chọn ăng-ten IP67 trở lên, dải nhiệt độ -20°C đến +70°C
• Hệ thống có nhiều ăng-ten chạy đồng thời không? → Kiểm tra chuẩn phân kênh và cơ chế chống xung đột của đầu đọc

Đối với ăng-ten thẻ:

• Thẻ dán lên bề mặt kim loại không? → Bắt buộc dùng thẻ on-metal
• Thẻ tiếp xúc với nhiệt độ cao (>85°C) không? → Chọn inlay chịu nhiệt hoặc thẻ ceramic
• Thẻ cần đọc trong môi trường chứa chất lỏng không? → Chọn inlay được thiết kế cho môi trường ẩm ướt hoặc đặt trong vỏ cách ly
• Số lượng thẻ triển khai có trên 10.000 chiếc/tháng không? → Tối ưu chi phí bằng cách chọn inlay dry hoặc wet inlay số lượng lớn

Xem thêm phân tích chi tiết về nguyên nhân đầu đọc không đọc được chip RFID để tránh các lỗi phổ biến liên quan đến ăng-ten trong quá trình vận hành.

Câu Hỏi Thường Gặp Về Ăng-ten Đầu Đọc Và Ăng-ten Thẻ RFID

Ăng-ten đầu đọc có thể dùng chung cho nhiều tần số không?

Không. Ăng-ten đầu đọc được thiết kế cộng hưởng ở một dải tần cụ thể. Ăng-ten UHF 920–925 MHz không hoạt động hiệu quả ở 13,56 MHz và ngược lại — dùng sai tần số sẽ khiến khoảng cách đọc giảm xuống gần 0.

Tại sao cùng một đầu đọc nhưng thay ăng-ten khác lại không đọc được thẻ?

Nguyên nhân phổ biến nhất là không phối hợp trở kháng (impedance mismatch) giữa cổng RF đầu đọc (50 Ω) và ăng-ten. Ngoài ra, cáp RF dài hoặc kém chất lượng cũng gây suy hao đáng kể — cáp LMR-400 dài 10 m có thể mất 1–2 dB tùy tần số.

Ăng-ten thẻ RFID có thể thay thế được không?

Với thẻ thụ động (passive tag), ăng-ten được tích hợp cố định trong inlay — không thể thay thế riêng lẻ. Khi ăng-ten bị hỏng hoặc biến dạng do gấp, cắt hoặc bị đục lỗ qua vùng ăng-ten, toàn bộ thẻ sẽ mất tín hiệu hoàn toàn.

Vì sao circular antenna đọc thẻ tốt hơn linear antenna trong kho?

Thẻ RFID dán trên kiện hàng thường có nhiều hướng khác nhau. Ăng-ten circular phát sóng theo hai mặt phẳng phân cực vuông góc nhau, giảm hiệu ứng “null zone” — vùng mà linear antenna không đọc được do hướng phân cực không khớp. Trong thực tế, circular antenna cho tỷ lệ đọc cao hơn 15–30% trong môi trường thẻ ngẫu nhiên hướng.

Số lượng ăng-ten tối đa có thể kết nối với một đầu đọc là bao nhiêu?

Phụ thuộc vào số cổng RF của đầu đọc: Zebra FX9600 có 4 cổng, Impinj Speedway R420 có 4 cổng, một số model cao cấp hỗ trợ đến 8 cổng qua bộ chia tín hiệu (multiplexer). Khi dùng multiplexer, công suất phát trên mỗi ăng-ten sẽ giảm — cần tính toán lại khoảng cách đọc dự kiến.

Ăng-ten đầu đọc cần thay thế định kỳ không?

Ăng-ten đầu đọc không có linh kiện tiêu hao, nhưng vỏ nhựa và khớp nối cổng RF có thể xuống cấp trong môi trường ẩm hoặc nhiệt độ cao sau 5–7 năm. Nên kiểm tra gain thực tế mỗi 12 tháng bằng thiết bị đo RF hoặc theo dõi tỷ lệ đọc thẻ so với baseline ban đầu.

Có thể tự thiết kế ăng-ten thẻ RFID không?

Về lý thuyết có, nhưng đòi hỏi phần mềm mô phỏng điện từ (EM simulation) và thiết bị đo VNA. Hầu hết doanh nghiệp chọn mua inlay từ nhà sản xuất uy tín (Avery Dennison, Smartrac, Alien Technology) để đảm bảo chứng nhận EPC Gen2 và tương thích với đầu đọc thương mại.

Kết Luận

Ba điểm cốt lõi cần nhớ khi thiết kế hệ thống RFID liên quan đến ăng-ten:

• Ăng-ten đầu đọc và ăng-ten thẻ là hai thành phần độc lập, khác nhau hoàn toàn về cấu tạo, thông số và vai trò — không thể thay thế lẫn nhau và phải được thiết kế phối hợp với nhau.
• Sai lầm phổ biến nhất là chọn ăng-ten đầu đọc gain cao để tăng khoảng cách đọc mà không kiểm tra độ nhạy của ăng-ten thẻ — kết quả là tín hiệu phát đủ mạnh nhưng thẻ không đủ năng lượng để phản hồi.
• Môi trường vận hành (kim loại, chất lỏng, nhiệt độ) ảnh hưởng trực tiếp đến cả hai loại ăng-ten — cần đánh giá site survey trước khi chốt thông số thiết bị.

Để được tư vấn kỹ thuật miễn phí về lựa chọn ăng-ten phù hợp với môi trường triển khai cụ thể — bao gồm tính toán vùng phủ, số lượng ăng-ten và cấu hình đầu đọc — liên hệ đội kỹ thuật RFID Việt để được hỗ trợ trực tiếp.
