Anten RFID Zebra AN480: Thông Số, Ứng Dụng & Cách Lắp Đặt

Last Updated on 23/07/2026 by Tuyết Nhung

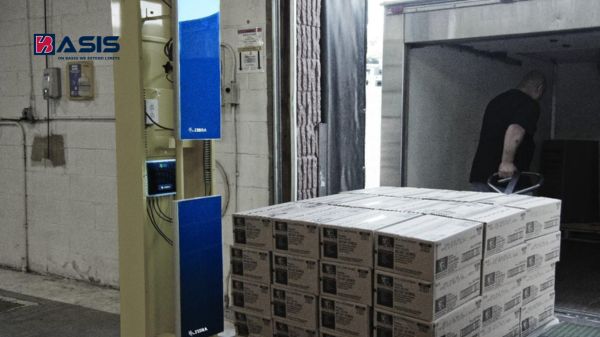

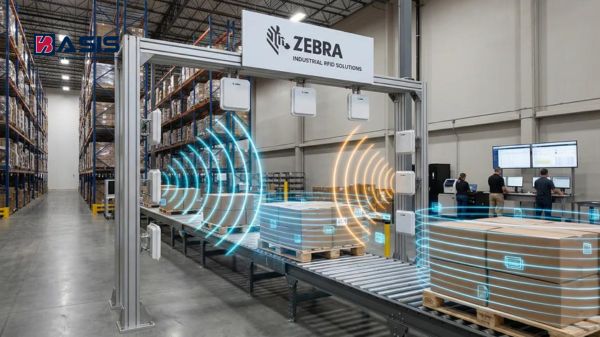

Anten RFID Zebra AN480 là anten RFID UHF phân cực tròn (circular polarized) được thiết kế cho cổng kho, dock door và kiểm soát xe nâng – các ứng dụng đòi hỏi đọc thẻ ở mọi góc xoay mà không bỏ sót.. AN480 kết nối với đầu đọc cố định Zebra FX9600 hoặc FX7500 qua cáp RF chuẩn N-type, hoạt động trong dải tần 865–956 MHz phủ toàn bộ băng tần UHF RFID Việt Nam (920–925 MHz). Bài viết cung cấp thông số kỹ thuật đầy đủ từ tài liệu Zebra chính hãng, ứng dụng triển khai thực tế và hướng dẫn lắp đặt đúng cho từng bài toán RFID kho hàng.

Xem thêm tại rfidviet.vn — giải pháp RFID toàn diện:

• Anten RFID là gì? 7 tiêu chí lựa chọn anten RFID
• Anten linear và circular: chọn đúng loại cho từng hệ thống
• Đầu đọc RFID cố định Zebra FX9600: thông số và ứng dụng

Thông Số Kỹ Thuật Zebra AN480 — Bảng Đầy Đủ

Toàn bộ thông số dưới đây từ tài liệu kỹ thuật chính thức Zebra Technologies và xác nhận qua reseller được ủy quyền:

Thông số	Giá trị
Gain	6.0 dBiL
Góc phủ (Beamwidth)	65° (cả E-plane và H-plane)
Tần số hoạt động	865–956 MHz
Phân cực	Tròn — RHCP hoặc LHCP (tùy model)
VSWR	≤ 1.4
Cổng kết nối	N-type Female (kết nối phía sau anten)
Công suất vào tối đa	3 W
Chuẩn bảo vệ	IP54
Kích thước	259.1 × 259.1 × 33.5 mm
Trọng lượng	1.13 kg
Nhiệt độ hoạt động	-25°C đến +70°C

Lưu ý về đơn vị gain: Zebra khai báo gain của AN480 là 6.0 dBiL — đây là gain đo theo tham chiếu isotropic tuyến tính. Đối với anten phân cực tròn, cần lưu ý khi so sánh với anten tuyến tính cùng con số dBi. Trong thực tế triển khai, mức 6.0 dBiL đủ để đọc thẻ EPC Gen2 trong khoảng cách 2–6 m tùy cấu hình đầu đọc và loại thẻ sử dụng.

AN480 có hai phiên bản phân cực được đặt hàng riêng biệt:

• AN480-CR… — RHCP (Right-Hand Circular Polarized)
• AN480-CL… — LHCP (Left-Hand Circular Polarized)

RHCP được dùng phổ biến hơn trong các hệ thống dock door và kiểm soát kho tại Việt Nam. Khi triển khai nhiều anten trong cùng một cổng hoặc các cổng liền kề, xen kẽ RHCP và LHCP giúp giảm nhiễu chéo giữa các vùng phủ.

Tính Năng Nổi Bật Của Anten RFID Zebra AN480

Phân cực tròn — Loại bỏ miss-read do thẻ xoay hướng

Đây là lý do kỹ thuật cốt lõi khi chọn AN480 cho cổng kho và dock door. Thẻ RFID UHF trên thùng hàng hoặc pallet không có hướng cố định — thẻ có thể nằm ngang, nghiêng 45° hoặc dựng thẳng đứng tùy cách xếp hàng. Anten tuyến tính (linear) mất 50–70% khoảng cách đọc khi thẻ xoay 90° so với hướng phân cực của anten.

Anten phân cực tròn như AN480 bức xạ sóng

điện từ quay đều theo cả hai trục ngang và đứng đồng thời, duy trì kết nối với thẻ bất kể góc xoay. Trong môi trường kho logistics — nơi thùng hàng xếp ngẫu nhiên trên pallet — AN480 đảm bảo read rate > 98% mà không cần căn chỉnh hướng thẻ hay yêu cầu thao tác đặc biệt từ công nhân kho.

So sánh chi tiết giữa hai kiểu phân cực và khi nào dùng loại nào: anten linear và circular RFID — chọn loại nào cho từng hệ thống.

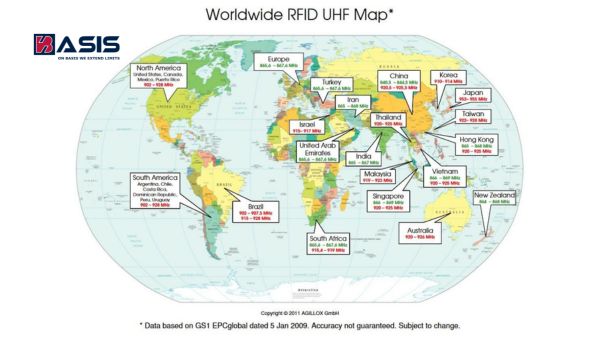

Dải tần 865–956 MHz — Hoạt động trên toàn bộ băng tần UHF toàn cầu

AN480 phủ dải tần 865–956 MHz rộng, bao phủ tất cả quy chuẩn UHF RFID đang hoạt động:

• Việt Nam: 920–925 MHz (theo quy định Bộ TT&TT)
• Châu Âu (ETSI): 865–868 MHz
• Bắc Mỹ (FCC): 902–928 MHz
• Châu Á (ARIB/ACMA): 915–928 MHz

Dải tần rộng đồng nghĩa AN480 hoạt động đúng chuẩn với mọi đầu đọc Zebra FX9600 hoặc FX7500 cấu hình cho thị trường Việt Nam. Không cần điều chỉnh tần số sau khi lắp đặt, và cùng một lô anten có thể dùng cho khách hàng xuất khẩu có nhà kho tại nhiều quốc gia.

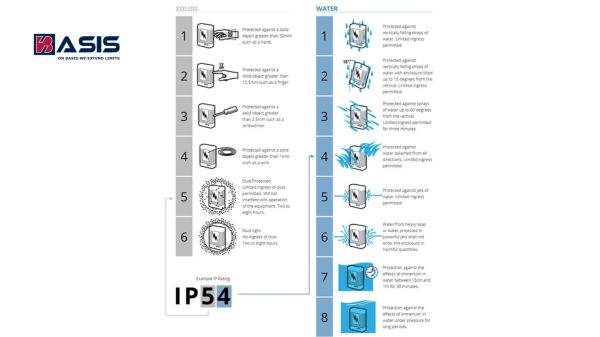

Vỏ IP54 — Bền trong môi trường kho công nghiệp

Chuẩn IP54 gồm hai lớp bảo vệ:

• IP5x: Chống bụi xâm nhập gây hư hỏng (không hoàn toàn kín bụi, nhưng đủ để bảo vệ linh kiện bên trong)
• IPx4: Chống bắn nước từ mọi hướng (góc lên đến 60° từ phương thẳng đứng)

IP54 đáp ứng đủ yêu cầu cho:

• Kho hàng thông thường — bụi, ẩm, thỉnh thoảng lau dọn bằng vòi xịt nhẹ
• Cổng dock door — cửa mở thường xuyên, tiếp xúc gió và độ ẩm thay đổi
• Dây chuyền sản xuất trong nhà xưởng công nghiệp

Giới hạn cần biết: IP54 không phù hợp cho lắp đặt ngoài trời chịu mưa trực tiếp, kho lạnh âm sâu dưới -25°C, hay khu vực vệ sinh bằng vòi áp lực cao. Môi trường khắc nghiệt hơn cần anten IP65 hoặc IP67 chuyên dụng.

Ứng Dụng Triển Khai Thực Tế Tại Việt Nam

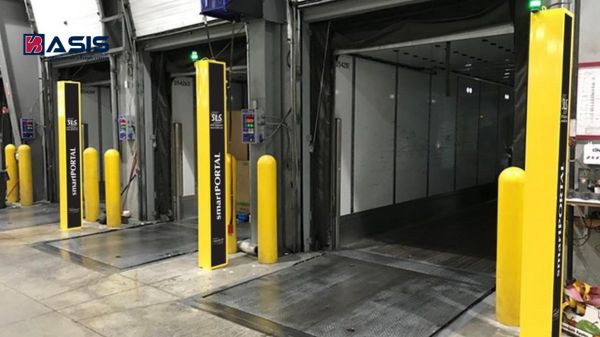

Cổng kho logistics — Dock door automation

Bài toán: Nhà kho cross-docking, pallet hàng di chuyển qua cổng bốc xếp, hệ thống cần ghi nhận EPC tự động mà không dừng xe nâng hay yêu cầu thao tác thủ công.

Cấu hình tiêu chuẩn với AN480:

• 4 anten AN480 bố trí tại cổng: 2 bên (trái/phải) + 1 trên đỉnh + 1 sàn hoặc ở góc dưới
• 1 đầu đọc Zebra FX9600-4 cổng, công suất 30 dBm
• Cáp RF LMR-240 dài 3–8 m từ đầu đọc đến từng anten
• GPIO output kết nối đèn tín hiệu: xanh (đọc đủ thẻ) / đỏ (cảnh báo thiếu thẻ)

Kết quả thực tế tại triển khai kho logistics Việt Nam:

• Pallet chứa 50–200 thùng hàng, mỗi thùng 1 thẻ EPC Gen2, qua cổng tốc độ 0.3–0.5 m/s
• Read rate đạt 98–99.5% với thẻ dán ngoài thùng carton trong điều kiện không có kim loại phản xạ mạnh
• Thời gian đọc toàn bộ pallet: 3–6 giây
• Khoảng cách giữa 2 anten đối diện (trái và phải cổng) nên duy trì trong khoảng 2.5–4 m — dưới 2 m thì anten gây nhiễu nhau, trên 4.5 m thì vùng phủ giữa cổng bắt đầu suy yếu

Kiểm soát xe nâng và phương tiện nội bộ

Bài toán: Forklift mang thẻ RFID gắn cố định đi qua các điểm kiểm soát trong kho, hệ thống ghi nhận lộ trình, thời gian vào/ra từng khu vực và tình trạng phương tiện.

Cấu hình:

• 1–2 anten AN480 mỗi điểm kiểm soát, gắn ở hai bên lối đi hoặc trên khung cổng
• Khoảng cách đọc thẻ gắn trên xe nâng: 3–5 m (tùy công suất đầu đọc và loại thẻ)
• GPIO input nhận tín hiệu từ loop detector hoặc proximity sensor → trigger đọc khi xe tiếp cận

Ưu điểm của phân cực tròn: Tại ngã tư trong kho, xe nâng tiếp cận từ nhiều góc độ khác nhau. Anten circular đảm bảo đọc được thẻ dù xe đến từ hướng nào, trong khi anten linear chỉ đọc tốt khi thẻ và anten song song nhau.

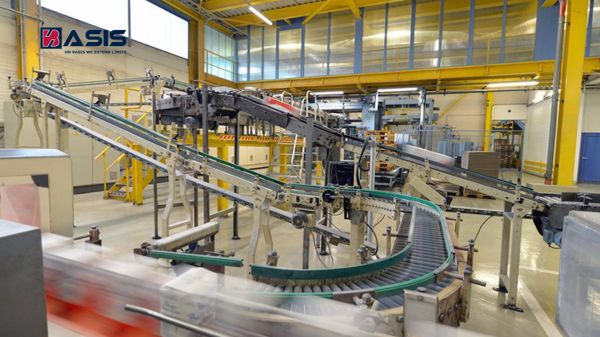

Dây chuyền sản xuất — In-line RFID tracking

Bài toán: Sản phẩm trên băng chuyền gắn thẻ RFID, cần đọc 100% không bỏ sót để tracking trạng thái gia công (WIP) và kiểm soát quy trình.

Cấu hình với AN480:

• 1–2 anten gắn trên khung băng chuyền, hướng xuống hoặc sang ngang
• Khoảng cách anten đến thẻ: 0.5–2 m tùy yêu cầu vùng phủ
• FX7500 (4 cổng) đủ cho 1–2 điểm đọc độc lập, tiết kiệm hơn FX9600 trong cấu hình đơn giản

Khi nào AN480 phù hợp hơn anten linear trên dây chuyền: Khi sản phẩm không có định hướng cố định — chai lọ xoay tự do, hộp carton xếp ngẫu nhiên. Nếu thẻ luôn nằm theo một hướng nhất quán → anten linear cho khoảng cách đọc xa hơn và giảm nhiễu môi trường.

Lên kế hoạch hạ tầng và chọn vị trí anten trước khi đặt hàng: triển khai RFID kho bãi — quy trình từng bước.

So Sánh AN480 và AN440: Chọn Loại Nào?

AN440 và AN480 đều thuộc dòng AN4X Series của Zebra — cùng nền tảng phân cực tròn, gain 6.0 dBiL, kết nối N-type. Khác biệt chính không nằm ở “nhỏ gọn hơn” mà ở hình dạng và cách phủ vùng đọc: AN440 thực tế dài hơn AN480 (575.1 mm so với 259.1 mm) vì đây là anten dạng dài dual-element, thiết kế để phủ trọn một kệ hàng dài chỉ bằng 1 anten duy nhất — không phải anten nhỏ cho không gian hẹp:

Tiêu chí	AN480	AN440
Kích thước	259.1 × 259.1 × 33.5 mm (dạng vuông, compact)	575.1 × 259.1 × 33.52 mm (dạng dài, phủ trọn 1 kệ)
Trọng lượng	1.13 kg	1.9 kg
Beamwidth	65°	70°
Chuẩn bảo vệ	IP54	IP67
Môi trường	Indoor / bán ngoài trời có mái che	Indoor, chịu được điều kiện khắc nghiệt hơn
Ứng dụng chính	Cổng kho, dock door, kiểm soát xe nâng — lắp điểm, hướng tập trung	Smart shelf, kệ hàng dài — 1 anten phủ hết chiều dài kệ, giảm số lượng anten cần lắp

Chọn AN480 khi: Cổng dock door, kiểm soát xe nâng, lắp đặt điểm cố định cần vùng phủ tập trung theo hướng, không gian tiêu chuẩn trong nhà (IP54 đủ dùng).

Chọn AN440 khi: Cần phủ toàn bộ chiều dài kệ hàng bán lẻ hoặc kho bằng 1 anten duy nhất thay vì lắp nhiều anten nhỏ, hoặc môi trường cần độ bền cao hơn (IP67).

Xem thông số đầy đủ và ứng dụng chi tiết của AN440 tại Anten RFID Zebra AN440: thông số và ứng dụng.

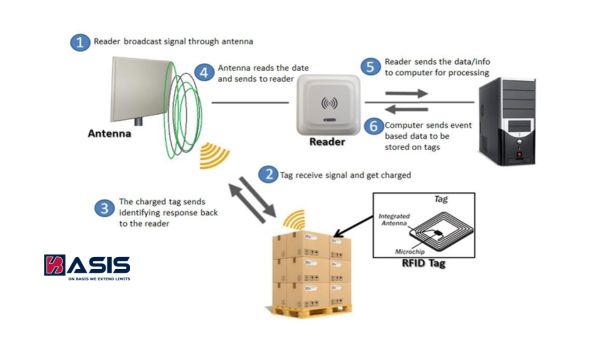

Lắp Đặt AN480 Với Đầu Đọc FX9600 và FX7500

Kết nối phần cứng

AN480 dùng cổng N-type Female kết nối phía sau anten. Đầu đọc Zebra FX9600 và FX7500 có cổng RP-TNC Female tại thân máy. Do đó cần cáp RF với đầu connector phù hợp:

• Đầu anten: N-type Male
• Đầu reader: RP-TNC Male

Lựa chọn cáp RF theo khoảng cách:

• Dài ≤ 5 m: LMR-240 (suy hao ~0.5 dB/m ở 915 MHz)
• Dài 5–15 m: LMR-400 (suy hao ~0.3 dB/m ở 915 MHz)
• Không dùng RG-58 cho cáp > 3 m — suy hao quá cao làm giảm read range đáng kể

Tính toán EIRP thực tế: FX9600 công suất tối đa 30 dBm. Với cáp LMR-240 dài 5 m → suy hao ~2.5 dB → công suất thực tế tại anten ≈ 27.5 dBm. EIRP tại cổng kho: 27.5 + 6.0 = 33.5 dBiL — đủ đọc thẻ EPC Gen2 tiêu chuẩn trong khoảng cách 3–6 m trong điều kiện không có kim loại phản xạ.

Quy trình lắp đặt cổng dock door tiêu chuẩn

1. Đo kích thước cổng: chiều rộng và chiều cao thực tế (cổng tiêu chuẩn: rộng 2.4–3.6 m, cao 3–4.2 m)
2. Lắp 2 anten AN480 ở hai bên cổng, độ cao trung tâm anten từ 1.2–2.0 m — ngang với trọng tâm pallet hàng thực tế
3. Lắp 1 anten AN480 tại đỉnh cổng, nghiêng xuống 15–30° so với phương ngang để phủ vùng trên cùng của pallet
4. Chạy cáp RF LMR-240/400 về vị trí đặt đầu đọc, giữ chiều dài đồng đều giữa các anten (sai lệch < 1 m)
5. Cấu hình FX9600 ở chế độ Inventory liên tục, công suất phù hợp (bắt đầu từ 20 dBm, tăng dần)
6. Test vùng phủ bằng thẻ test ở nhiều vị trí trong cổng — mọi điểm phải đọc được ổn định
7. Kết nối GPIO đầu đọc với đèn tín hiệu và tích hợp WMS qua LLRP hoặc Zebra IoT Connector

Lưu ý kỹ thuật về kim loại: AN480 là anten patch — bức xạ tập trung về phía trước (front radiation). Tránh để vật liệu kim loại lớn trong vòng 0.5 m phía sau anten. Khi lắp trên khung cổng sắt, cần bracket cách ly ít nhất 5 cm giữa mặt sau anten và bề mặt kim loại — hầu hết bracket lắp đặt chính hãng đã tính toán khoảng cách này.

Thông số đầu đọc và cách cấu hình LLRP: đầu đọc RFID cố định Zebra FX9600 — thông số và ứng dụng.

• Triển khai RFID kho bãi: quy trình từng bước

Câu Hỏi Thường Gặp

Zebra AN480 đọc được bao xa?

Với đầu đọc FX9600 công suất 30 dBm và cáp LMR-240 dài 5 m, AN480 đọc được thẻ EPC Gen2 dán ngoài thùng carton trong khoảng 3–6 m. Khoảng cách thực tế phụ thuộc vào loại thẻ (sensitivity của IC thẻ), vị trí đặt thẻ trên vật phẩm và môi trường xung quanh (có kim loại phản xạ, mật độ nước trong vật chứa). Trong cấu hình dock door 4 anten, toàn bộ pallet rộng 1.2 m × cao 1.8 m được phủ đầy đủ khi đi qua cổng với tốc độ 0.5 m/s.

AN480 có dùng được ngoài trời không?

AN480 đạt chuẩn IP54 — phù hợp cho môi trường công nghiệp trong nhà và bán ngoài trời có mái che. Có thể dùng tại dock door nơi cửa mở thường xuyên, tiếp xúc gió và mưa hắt nhẹ. Nhiệt độ hoạt động -25°C đến +70°C đủ cho kho lạnh thông thường (kho mát 0–5°C, kho lạnh đến -20°C). Với lắp đặt hoàn toàn ngoài trời chịu mưa trực tiếp hoặc kho đông sâu dưới -25°C, cần anten có chuẩn IP65 hoặc IP67.

AN480 RHCP và LHCP khác nhau gì, nên chọn loại nào?

RHCP và LHCP là hai chiều xoắn ngược nhau của sóng phân cực tròn. Về hiệu năng đọc thẻ EPC Gen2, cả hai tương đương nhau — thẻ RFID không phân biệt chiều xoắn. Sự khác biệt thực tế: khi lắp nhiều anten trong một cổng hoặc các cổng sát nhau, xen kẽ RHCP và LHCP giảm nhiễu chéo giữa các vùng phủ. Mặc định chọn RHCP (model AN480-CR…) nếu không có yêu cầu đặc biệt từ nhà tích hợp hệ thống.

Một cổng dock door cần bao nhiêu anten AN480?

Cổng tiêu chuẩn rộng 3 m × cao 4 m cần 3–4 anten AN480. Cấu hình cơ bản: 2 anten hai bên + 1 anten đỉnh. Cấu hình đầy đủ: 2 bên + 2 đỉnh (góc trái và phải) cho pallet cao hoặc hàng dày. AN480 có góc phủ 65° — với anten đặt cách cạnh cổng khoảng 0.3 m và hướng vào trung tâm, mỗi anten phủ vùng rộng khoảng 2.5–3 m. Kết hợp 3–4 anten tạo vùng chồng lặp đủ để không bỏ sót thẻ ở bất kỳ vị trí nào trên pallet.

AN480 tương thích với những đầu đọc Zebra nào và có dùng với reader hãng khác không?

AN480 tương thích với tất cả đầu đọc Zebra có cổng RP-TNC: FX9600 (4/8 cổng), FX7500 (4 cổng). Kết nối qua cáp RF đầu N-type Male (phía anten) và RP-TNC Male (phía reader). Ngoài Zebra, AN480 hoạt động với đầu đọc bất kỳ hãng nào dùng cổng N-type hoặc RP-TNC qua adapter phù hợp — bao gồm Impinj Speedway R420, Alien Technology ALR-9900+, ThingMagic M6. Điều kiện duy nhất: đầu đọc hỗ trợ tần số 865–956 MHz và công suất ≤ 3W per port.

Xem thêm 7 tiêu chí chọn anten RFID để đánh giá đúng AN480 trong bối cảnh toàn bộ yêu cầu hệ thống trước khi đặt hàng.

Giá Tham Khảo Và Đặt Hàng

Giá AN480 tại Việt Nam phụ thuộc vào phiên bản phân cực và số lượng đặt:



Cấu hình	Mô tả	Ghi chú
AN480-CR… (RHCP)	1 anten phân cực phải, N-type Female	Liên hệ báo giá
AN480-CL… (LHCP)	1 anten phân cực trái, N-type Female
Bộ cổng kho 3 anten	3× AN480 + cáp LMR-240 + bracket gắn cổng
Bộ cổng kho 4 anten	4× AN480 + cáp LMR-240 + bracket gắn cổng

Hàng nhập khẩu chính hãng qua Zebra authorized partner tại Việt Nam, bảo hành 12 tháng, kèm tài liệu kỹ thuật và hỗ trợ tích hợp tại chỗ.
